Unterlinden

Artemide · Herzog & de Meuron · 2014

Unterlinden · Artemide · Galéria výrobcu · Obrázky predstavujú produktovú rodinu; farby a vyhotovenia sa môžu líšiť.

Obrázok a úvodný opis predstavujú produktovú rodinu; nemusia zodpovedať povrchovej úprave ani vyhotoveniu referenčného variantu.

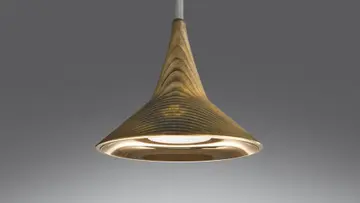

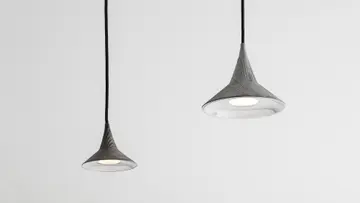

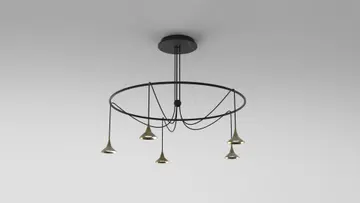

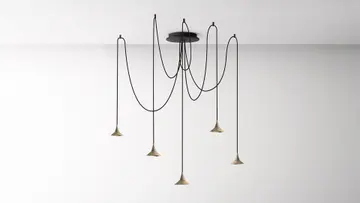

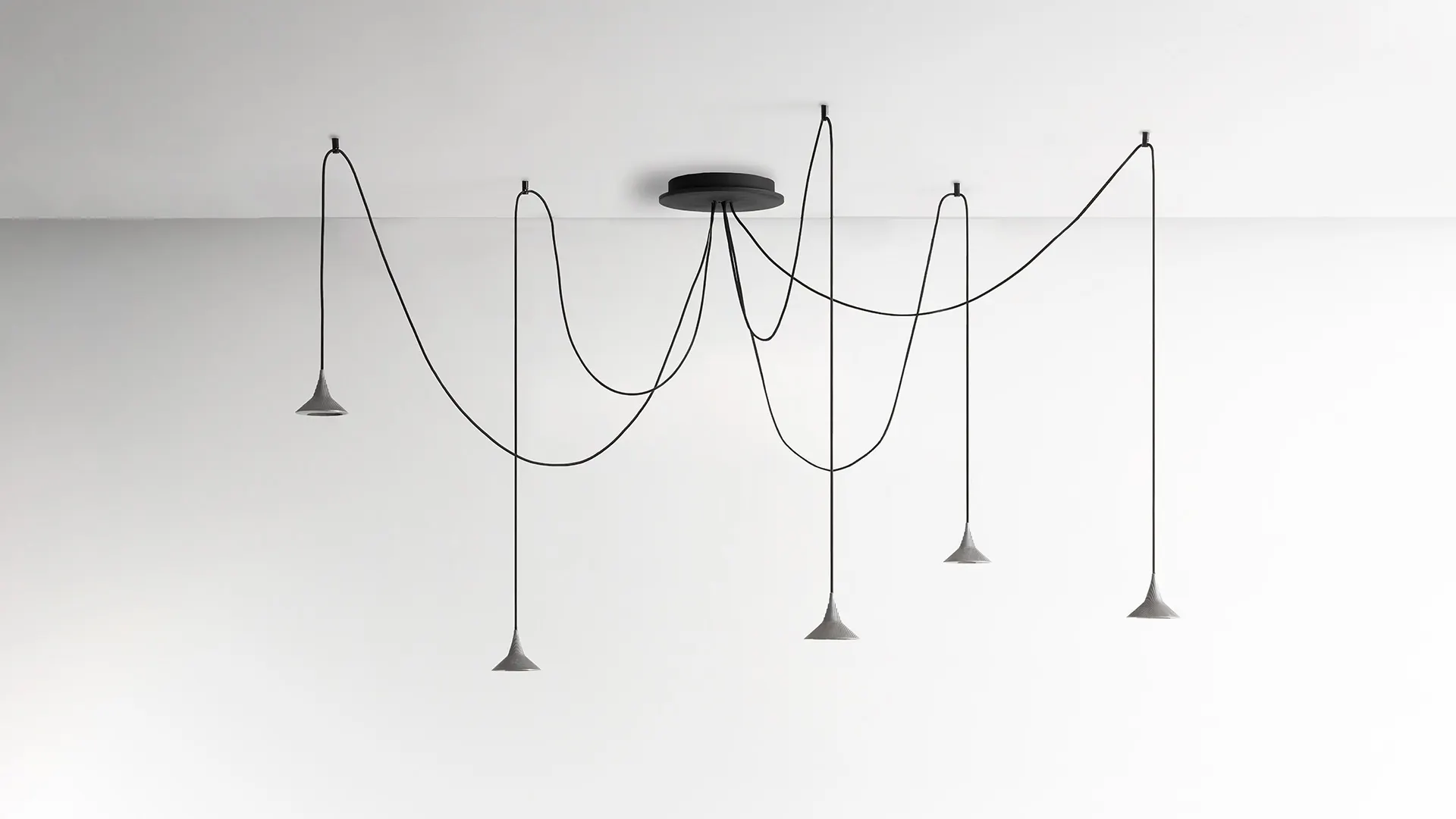

Unterlinden od Herzog & de Meuron vychádza z malej kovovej hlavice s presnou šošovkou pre smerované LED svetlo. Hliníkové alebo mosadzné telo získava povrch prirodzenou oxidáciou, ktorú výrobca následne zafixuje čírou úpravou. Chandelier Free používa päť závesných prvkov vedených k spoločnému bodu, s voľnejším rozložením káblov; Ring ich rozmiestňuje po kruhovom ráme. Hliníkový Chandelier Free 1093W10A má 2700 K, 34 W, svetelný tok 1760 lm a ovládanie Push a Artemide App. Jednotlivé závesy, nástenné a ostatné verzie majú vlastnú montáž aj parametre, preto ich nezamieňajte za túto päťprvkovú zostavu.

Údaje o produkte

Značka
Artemide
Dizajnér
Herzog & de Meuron
Rok
2014
Kategória
Závesné svietidlo

Technický referenčný variant

Unterlinden Suspension — 3000 K, hliník

Kód výrobcu: 1935010A

Na stránke výrobcu bol overený uvedený kód. Údaje nižšie sa vzťahujú iba na tento variant, nie automaticky na ostatné veľkosti, povrchové úpravy alebo verzie.

Kontrola zdroja: · Stránka výrobcu

Krytie
IP20
Celé svietidlo
7,5 W; výstupný svetelný tok 349 lm
LED zdroj vo svietidle
6,2 W; 584 lm; súčasťou
Farba svetla
3000 K; CRI 90
Napájanie
220–240 V
Rozmery
Výška 96 mm; priemer 117 mm; max. zavesenie od stropu 1600 mm

Čo overiť pri návrhu

  • Príkon a svetelný tok LED zdroja nie sú údajmi celého svietidla. Rozhranie stmievania nebolo v overenom texte uvedené; treba ho potvrdiť.
  • Nosnosť podkladu, kotvenie a zapojenie overte podľa montážneho návodu pre konkrétnu inštaláciu.

Dokumentácia výrobcu

Obsah IES a LDT bol skontrolovaný: kód 1935010A, skúška FTS1503261-A z 9. 10. 2015. Súbory uvádzajú LED 6 W / 674,79 lm, aktuálna stránka LED 6,2 W / 584 lm. Údaje celého svietidla 7,5 W / 349 lm sa zhodujú. Pred výpočtom potvrďte správnu revíziu s výrobcom; súbory neboli overené vo výpočtovom programe.

Výber variantu ani dostupnosť dokumentácie nenahrádzajú návrh osvetlenia, overenie kompatibility a montážne pokyny pre konkrétny projekt.

Technické parametre a dokumenty

Všetky svietidlá Artemide v katalóguZávesné svietidlá

Vyhotovenia a technické podklady

Počet kódov výrobcu v prehľade: 28. Uvedené možnosti patria rôznym variantom a nemusia byť dostupné v každej kombinácii. Presné rozmery, krytie, svetelný tok a ovládanie overte po výbere variantu alebo v jeho technickom liste.

Názvy vyhotovení a hodnoty nižšie sú v pôvodnom znení výrobcu (EN).

Materiály podľa variantu
Aluminium · Brass
Farby podľa variantu
Aluminium · Brass
Kódy výrobcu a priame technické listy (28)

Údaj o príkone s hviezdičkou sa vzťahuje na vzorový svetelný zdroj výrobcu. S iným zdrojom sa môže líšiť. Názov variantu nie je potvrdením dostupnosti alebo ceny.

Podklady výrobcu overené . Produkt a aktuálne varianty na Artemide
