Aim
Flos · Ronan a Erwan Bouroullec · 2013

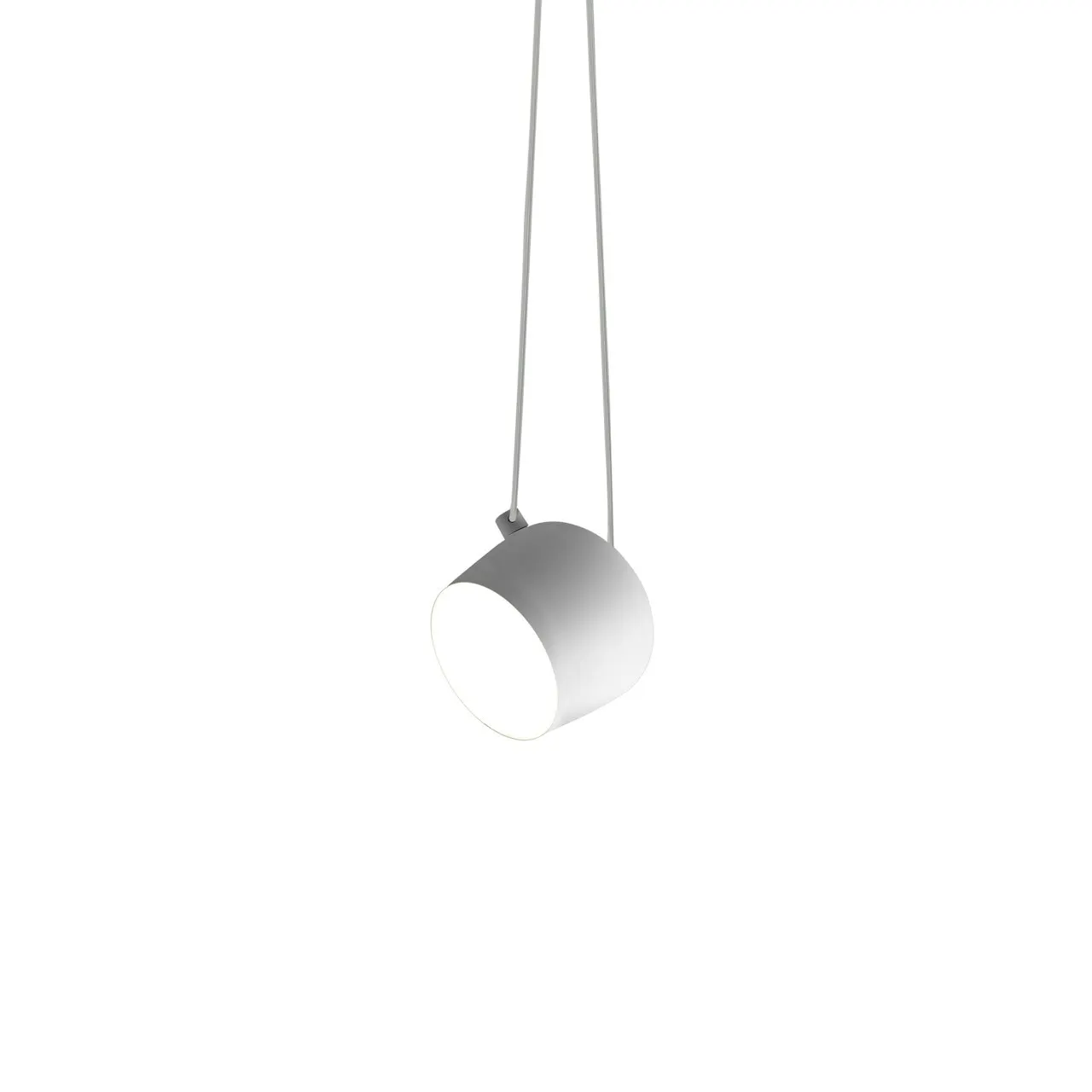

Obrázok a úvodný opis predstavujú produktovú rodinu; nemusia zodpovedať povrchovej úprave ani vyhotoveniu referenčného variantu.
Bratia Bouroullecovci vzali kábel, ktorý sa väčšina dizajnérov snaží schovať, a spravili z neho hlavný výrazový prostriedok. Aim sa zavesí do jedného stropného bodu a odtiaľ vedie káble ľubovoľne — po strope, po stene, presne nad miesto, kde svetlo potrebujete. Nakloniteľný reflektor umožňuje presné smerovanie. Pre rekonštrukcie je to mimoriadne praktické riešenie: nemusíte sekať drážky ani presúvať vývod. V skupine viacerých kusov vzniká grafická kompozícia liniek, ktorá funguje nad kuchynským ostrovom aj v otvorenom priestore. Dôležité je káble viesť s rozvahou — náhodnosť tu pôsobí ako neporiadok, nie ako zámer.
Údaje o produkte
- Značka
- Flos
- Dizajnér
- Ronan a Erwan Bouroullec
- Rok
- 2013
- Kategória
- Závesné svietidlo
Technický referenčný variant
Aim — čierna
Kód výrobcu: F0090030
Na stránke výrobcu bol overený uvedený kód. Údaje nižšie sa vzťahujú iba na tento variant, nie automaticky na ostatné veľkosti, povrchové úpravy alebo verzie.
Kontrola zdroja: · Stránka výrobcu
- Použitie
- Suchý interiér; IP20
- LED svietidlo
- 16 W; 2700 K; údaj výrobcu Lumen Output 895 lm; LED modul je súčasťou
- Napájanie
- 220–240 V; napájací zdroj je integrovaný; trieda II
- Stmievanie
- Fázové stmievanie / LED TRIAC s kompatibilným stmievačom; externý stmievač nie je súčasťou
- Rozmery a hmotnosť
- Priemer telesa 243 mm; 3 kg
Čo overiť pri návrhu
- Dĺžka kábla je v zdroji rozporná: technické pole aj PDF tabuľka uvádzajú 6000 mm, opis 9000 mm a spustenie do 3000 mm. Pred návrhom trasy a objednaním overte dodané vyhotovenie.
- Vyberte stmievač zo zoznamu kompatibility výrobcu. Údaj TRIAC neznamená univerzálnu kompatibilitu ani rozhranie DALI.
- Pre spoločné napájanie viacerých kusov výrobca uvádza voliteľnú rozetu F0093030, najviac päť Aim; overte potrebné komponenty a kotvenie podľa návodu.
Dokumentácia výrobcu
- Technický list F0090030 (PDF)
- Montážny návod Aim / Aim Small — 34679 LB, 28. 5. 2025 (PDF)
- Výrobcom priradená fotometria rodiny F00900 — AIM (LDT)
Technický list a anglická časť rodinného návodu boli obsahovo preverené; vybrané strany aj vizuálne. Návod odlišuje Aim EUR 16 W, Aim Small EUR 12 W a USA 12 W. V hlavičke LDT je rodina F00900, dátum 25. 8. 2016 a 895 lm; ide o priradenú rodinnú fotometriu, nie nové meranie presného vyhotovenia. Súbor nebol importovaný do výpočtového programu; kontrola nepotvrdzuje výsledok v miestnosti ani pripravenosť na montáž.
Výber variantu ani dostupnosť dokumentácie nenahrádzajú návrh osvetlenia, overenie kompatibility a montážne pokyny pre konkrétny projekt.
