Arco
Flos · Achille a Pier Giacomo Castiglioni · 1962

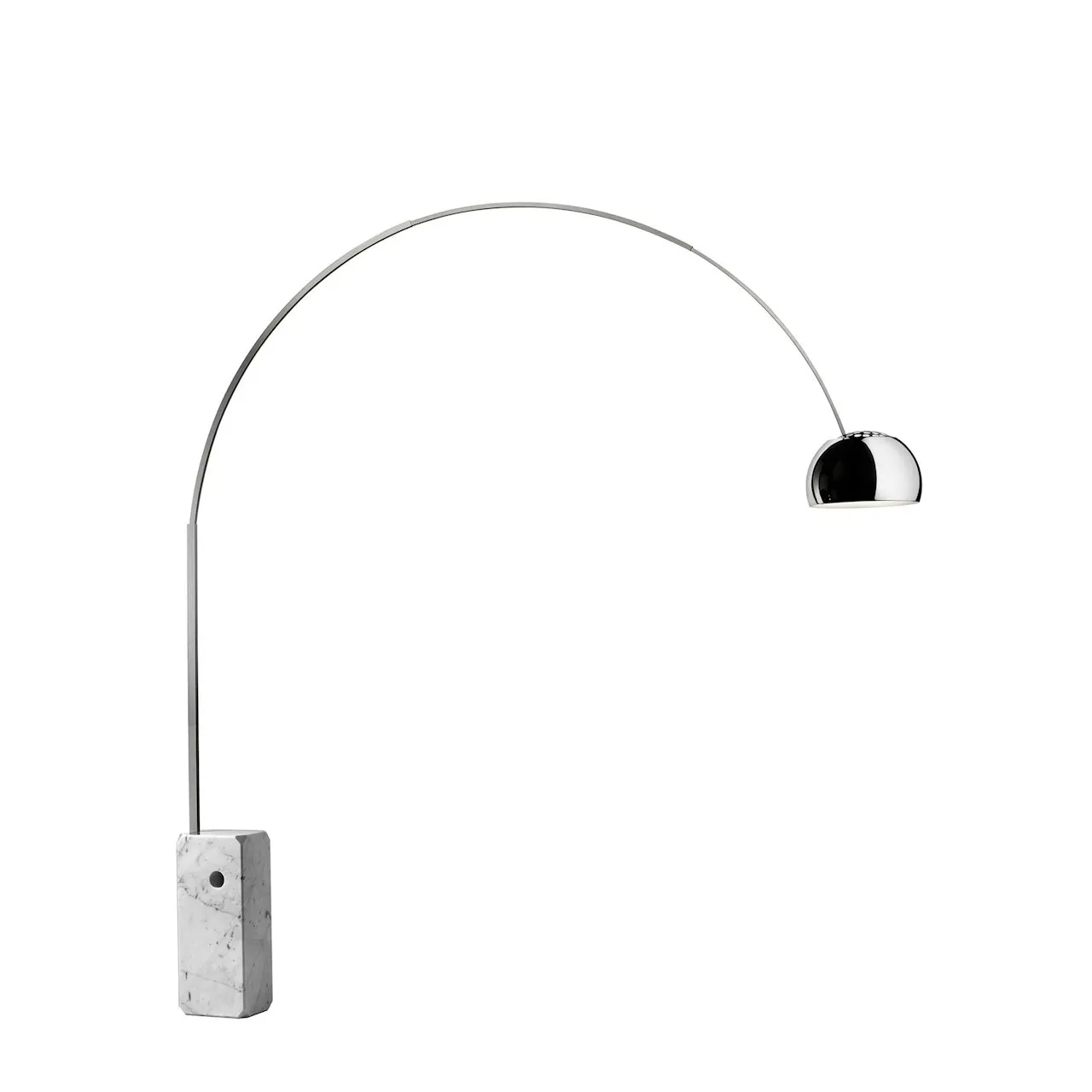

Obrázok a úvodný opis predstavujú produktovú rodinu; nemusia zodpovedať povrchovej úprave ani vyhotoveniu referenčného variantu.
Keď bratia Castiglioniovci navrhli Arco, riešili konkrétny problém: ako dostať svetlo nad jedálenský stôl bez zásahu do stropu. Odpoveďou bol blok z carrarského mramoru a oblúk z leštenej nerezovej ocele s dosahom vyše dvoch metrov. Vo vašom interiéri to znamená slobodu — stôl umiestnite tam, kde dáva zmysel dispozícii, nie tam, kam vyviedli kabeláž. Arco funguje najlepšie v otvorených priestoroch s dostatočnou výškou, kde má oblúk miesto vykresliť svoju krivku. Kombinujte ho s tlmeným základným osvetlením; Arco má byť dominantou, nie jedným z viacerých akcentov. Otvor v mramorovom podstavci nie je dekorácia — je určený na násadu, pomocou ktorej svietidlo prenesú dvaja ľudia.
Údaje o produkte
- Značka
- Flos
- Dizajnér
- Achille a Pier Giacomo Castiglioni
- Rok
- 1962
- Kategória
- Stojacie svietidlo
Technický referenčný variant
Arco LED — oceľ
Kód výrobcu: F0303000
Na stránke výrobcu bol overený uvedený kód. Údaje nižšie sa vzťahujú iba na tento variant, nie automaticky na ostatné veľkosti, povrchové úpravy alebo verzie.
Kontrola zdroja: · Stránka výrobcu
- Použitie
- Suchý interiér; IP20
- LED svietidlo
- 28 W; 2700 K; svetelný tok svietidla 1224 lm; LED zdroj je súčasťou
- Napájanie
- 100–240 V; externý 48 V napájací zdroj je súčasťou
- Stmievanie
- Integrovaný stmievač
- Hmotnosť
- 64,1 kg
Čo overiť pri návrhu
- Pri umiestnení a manipulácii zohľadnite hmotnosť. Overte dodanú regionálnu vidlicu a revíziu návodu; rozhranie DALI nie je doložené.
Dokumentácia výrobcu
- Technický list F0303000 (PDF)
- Montážny návod Arco LED — 31308 LB (PDF)
- Vybalenie podstavca Arco — 34299 MC (PDF)
- Pripojenie regionálnej vidlice — 27441 (PDF)
- Fotometria F0303000 — IES / LDT (ZIP; podmienky skúšky treba potvrdiť)
Skontrolovaný obsah technického listu a návodu 31308 LB (3. 6. 2025), ktorý výrobca priraďuje k variantu. Archív obsahuje IES a LDT s kódom F0303000, skúškou 17FLOS035 z 23. 3. 2017 a údajom 1224 lm. Súbory uvádzajú príkon 25,01 W, stránka a návod 28 W; samotný rozdiel nepotvrdzuje nesprávnu revíziu. Pred výpočtom potvrďte podmienky použitia súborov s výrobcom. Import ani výpočet vo svetelnotechnickom programe neboli vykonané.
Výber variantu ani dostupnosť dokumentácie nenahrádzajú návrh osvetlenia, overenie kompatibility a montážne pokyny pre konkrétny projekt.
