Coordinates
Flos · Michael Anastassiades · 2020
Obrázok a úvodný opis predstavujú produktovú rodinu; nemusia zodpovedať povrchovej úprave ani vyhotoveniu referenčného variantu.

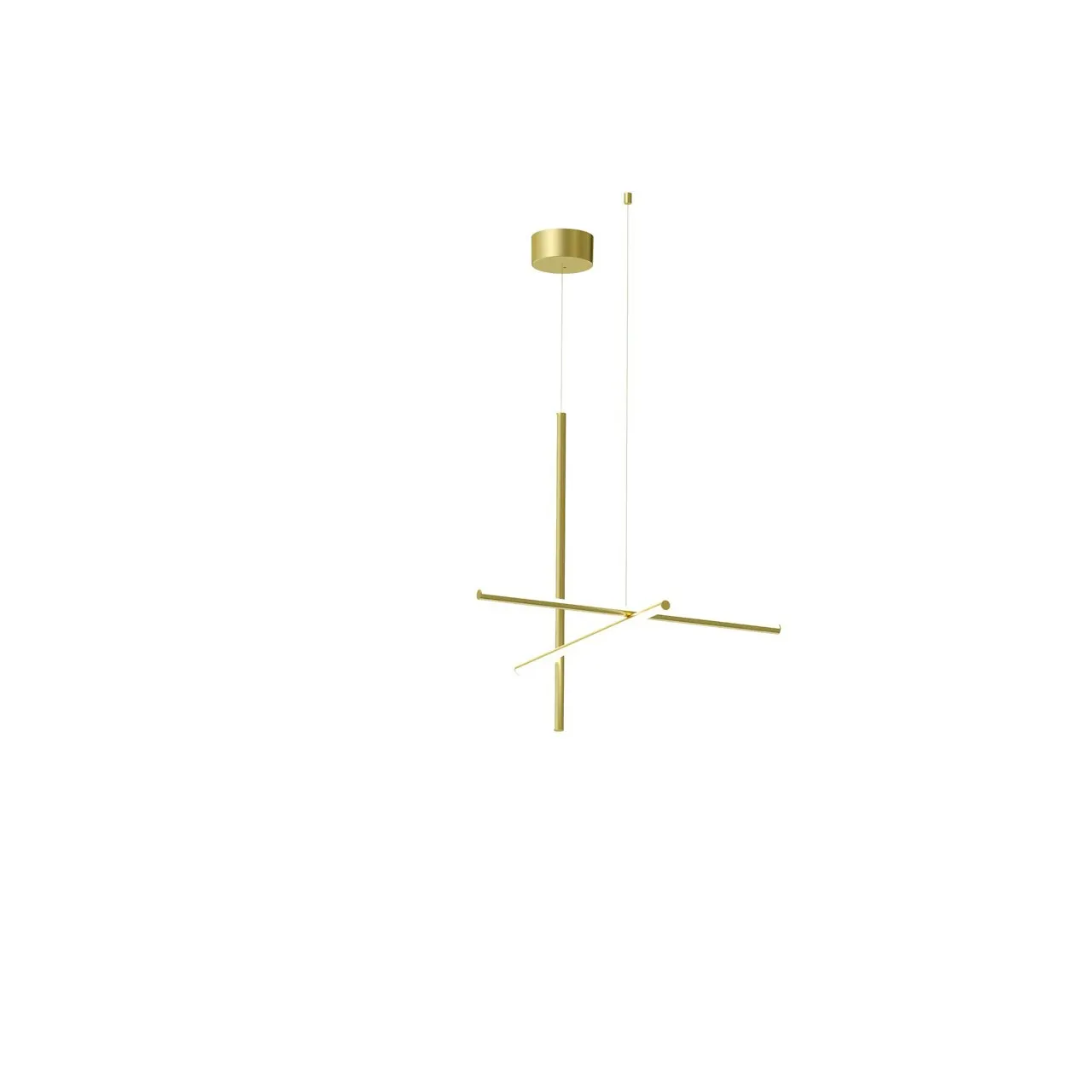

Coordinates pracuje s horizontálnymi a vertikálnymi líniami, ktoré sa krížia v pravých uhloch a vytvárajú svetelnú architektúru. Systém je navrhnutý tak, aby moduly pôsobili ako súčasť stavby, nie ako pridaný objekt — hodí sa preto do priestorov s prísnou geometriou, do recepcií, zasadacích miestností a reprezentatívnych chodieb. Svetlo je rovnomerné po celej dĺžke línie, bez viditeľných prechodov. Vďaka škálovateľnosti pokryjete jedným dizajnovým jazykom veľký priestor aj menšiu miestnosť. V rezidenčnom prostredí funguje najlepšie nad dlhými jedálenskými stolmi, kde nahradí sériu samostatných svietidiel jedným súvislým gestom.
Údaje o produkte
- Značka
- Flos
- Dizajnér
- Michael Anastassiades
- Rok
- 2020
- Kategória
- Modulárne závesné svietidlo
Technický referenčný variant
Coordinates Suspension 1 — Argent
Kód výrobcu: F1860033
Na stránke výrobcu bol overený uvedený kód. Údaje nižšie sa vzťahujú iba na tento variant, nie automaticky na ostatné veľkosti, povrchové úpravy alebo verzie.
Kontrola zdroja: · Stránka výrobcu
- Použitie
- Suchý interiér; IP20
- LED svietidlo
- 37 W; 1920 lm; 2700 K; CRI >95
- Napájanie
- 120–240 V; integrovaný napájací zdroj
- Uvádzané rozhrania
- 0–10 V / 1–10 V / DALI 1 / Push; externý ovládač nie je súčasťou
- Dĺžka kábla
- 2400 mm
Čo overiť pri návrhu
- Pred návrhom riadenia potvrďte konkrétnu revíziu napájacieho zdroja a zapojenie zvoleného rozhrania. Zoznam rozhraní nepotvrdzuje kompatibilitu celého systému.
- Nosnosť podkladu, kotvenie a zapojenie overte podľa montážneho návodu pre konkrétnu inštaláciu.
Dokumentácia výrobcu
Skontrolovaný technický list F1860033 a návod Coordinates S1 EU/CN/SA 34699 LB (30. 5. 2025). Návod uvádza 37 W a samostatné schémy PUSH, 0–10 V / 1–10 V a DALI; kompatibilitu konkrétneho riadenia treba overiť podľa dodaného predradníka a zapojenia. Pripojený ULD archív neuvádzame ako fotometriu presného variantu Argent: súbor S1 má v názve aj vnútri referenciu F1860044, nie F1860033. Vyžiadajte si potvrdenie správneho súboru; nebol overený vo výpočtovom programe.
Výber variantu ani dostupnosť dokumentácie nenahrádzajú návrh osvetlenia, overenie kompatibility a montážne pokyny pre konkrétny projekt.
